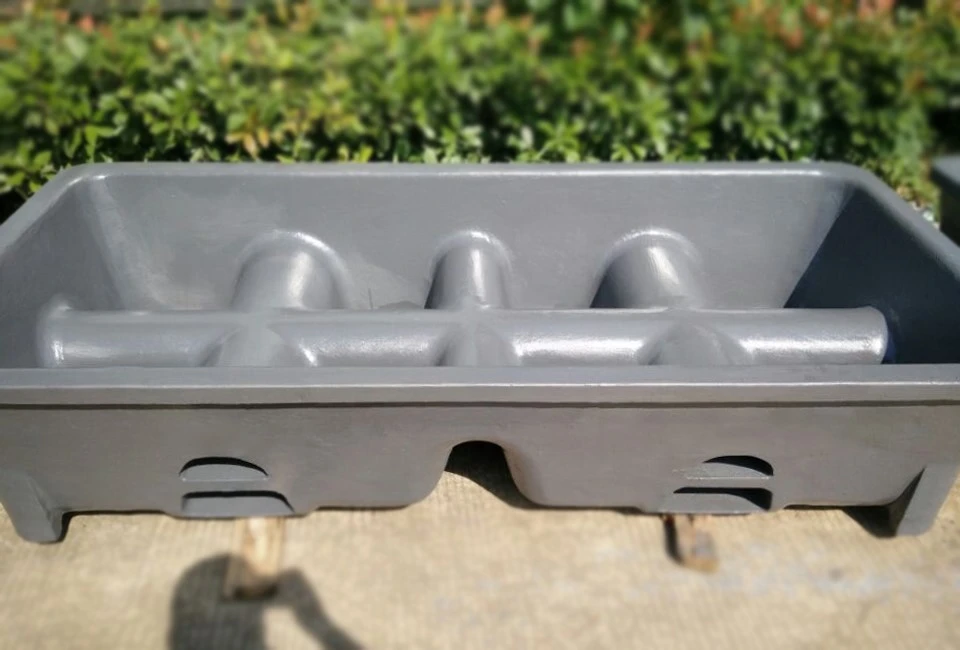

Dizajn sijati kalupe sa više komorauzima u obzir optimizaciju protoka aluminijske vode, kako bi se osigurala ujednačenost prilikom punjenja i hlađenja, te proizveli visokokvalitetni aluminijski blokovi. I svaka komora ima priključak za dovod i pražnjenje, što smanjuje vrijeme hlađenja aluminijske vode dok radi glatko, a kalupi za krmače s više komora mogu istovremeno obraditi više aluminijskih vodenih blokova, smanjujući vrijeme proizvodnje i potrebe za ljudskim resursima, što donosi značajne ekonomske prednosti u livnicu. Zatim ćemo govoriti o prednostima kalupa za sijanje sa više komora.
Kako funkcioniraju kalupi za krmače s više komora?
Kalup s više šupljina je specijalizirani tip kalupa koji sadrži dva ili više otisaka kalupa unutar hvataljke i prevlake. Ovdje je pregled kako aPosijajte kalupe sa više komoraradi:
Višestruki otisci kalupa:Za razliku od kalupa s jednom jamicom, koji proizvode jednu izbočinu po obliku, kalup s više šupljina ima nekoliko otisaka oblika organiziranih u određenom dizajnu. Ovaj dizajn unapređuje disperziju između šupljina, uzimajući u obzir efektivno korištenje prostora i ograničavajući opću veličinu kalupa.
Uniformni sistem hranjenja:Da bi se osigurao konzistentan protok metala u svaku šupljinu, koristi se jedan sistem izljeva i klizača za napajanje svih šupljina u kalupu. Sprue ispunjava kao glavni kanal kroz koji tečni metal ulazi u kalup, dok sprinteri prisvajaju metal za svaku pojedinačnu šupljinu.
Distribucija metala:Otvori, koji su mali otvori koji vode u svaku šupljinu, strateški su postavljeni kako bi se rastopljeni metal ravnomjerno rasporedio po svim otiscima kalupa. Ovo osigurava da je svaka šupljina ujednačeno ispunjena, što rezultira dosljednim kvalitetom livenja.
Pravilno odzračivanje:Zadovoljavajuće odzračivanje je značajno u kalupima za krmače sa više komora kako bi se omogućilo da plinovi pobjegnu iz svih područja kalupa. Pravilno dizajnirani otvori za ventilaciju pomažu u sprječavanju nedostataka kao što je plinska poroznost i osiguravaju kvalitetu odljevaka.
Efikasna ekstrakcija:Kada se metal stvrdne i sistem za izbočenje je gotov, odlivci se izvlače iz kalupa. U nekim proizvodnim operacijama, ovaj proces je automatizovan, koristeći mašine ili robote za efikasno uklanjanje odlivaka iz kalupa.
Korištenjem kalupa za krmače s više komora, proizvođači mogu značajno povećati produktivnost proizvodnjom više kvalitetnih odljevaka u jednom ciklusu livenja. Upotreba ujednačenog sistema za hranjenje, pravilne distribucije metala i efikasnog odzračivanja osigurava dosljedan kvalitet livenja u svim šupljinama.
Koje prednosti produktivnosti nude kalupi sa više šupljina?
Osnovna prednost korištenja kalupa s više šupljina je ogromno povećanje stručnosti i rezultat se pojavio drugačije u odnosu na kalupe s jednim šupljinom. Evo ključnih prednosti produktivnostiPosijajte kalupe sa više komora:
Povećani izlaz:Kalupi sa više šupljina razmatraju istovremeno stvaranje različitih odlivaka u jednom kalupu, što dovodi do značajnog povećanja prinosa. Na primjer, 4-kalup sa šupljinom bi mogao stvoriti četiri puta veći broj odljevaka kao kalup s jednom šupljinom unutar sličnog vremena rukovanja i radnog poduhvata.
Smanjeno vrijeme kalupljenja:Sa više šupljina koje se pune istovremeno, opšte vreme obrezivanja po projekciji se smanjuje u kalupima sa više šupljina. Ovo poboljšanje efikasnosti doprinosi kraćem vremenu ciklusa i povećanom protoku proizvodnje.
Optimizirano vrijeme peći za topljenje:Kalupi s više šupljina pomažu minimizirati vrijeme potrebno za topljenje metala u peći po proizvedenom komadu. Mogućnost livenja više delova u jednom ciklusu rezultira efikasnijim korišćenjem opreme za topljenje i energetskih resursa.
Smanjena završna obrada:Proizvodnjom više odljevaka u jednom kalupu, kalupi s više šupljina smanjuju količinu potrebnog završnog rada po dijelu. To dovodi do uštede u troškovima rada i pojednostavljuje fazu obrade nakon livenja.
Ubrzana amortizacija troškova uzorka:Veći obim proizvodnje koji se postiže pomoću kalupa sa više šupljina omogućava bržu amortizaciju troškova uzorka za veći broj odlivaka. Ova korist od isplativosti povećava ukupnu profitabilnost operacija livenja.
Mogućnost masovne proizvodnje:Kalupi sa više šupljina su prikladni za situacije stvaranja velikih količina u kojima je brz rezultat ključan. Kapacitet za efikasnu proizvodnju različitih kvalitetnih odlivaka u ograničenim vremenskim periodima omogućava proizvođačima da produktivno i stvarno zadovolje potrebe.
Ukratko, upotreba kalupa s više šupljina nudi značajne prednosti u produktivnosti, uključujući povećanu izlaznu snagu, skraćeno vrijeme oblikovanja, optimizirano korištenje peći, smanjen rad za završnu obradu, ubrzani povrat troškova uzorka i poboljšane mogućnosti za masovnu proizvodnju. Ove prednosti čine kalupe sa više šupljina vrednim sredstvom za povećanje efikasnosti i konkurentnosti u operacijama livenja.
Koja su ključna razmatranja pri dizajnu kalupa za krmače sa više komora?
Uspješna implementacija kalupa za krmače s više komora oslanja se na precizna razmatranja dizajna kako bi se maksimizirale njihove prednosti. Evo ključnih komponenti plana koje treba uzeti u obzir:
Balansirani putevi protoka i dimenzioniranje ulaza:Ključno je uspostaviti uravnotežene puteve protoka i ulaze odgovarajuće veličine kako bi se spriječilo prerano smrzavanje rastopljenog metala unutar šupljina. Time se osigurava ujednačeno popunjavanje svih otisaka i sprječavaju se nedostaci kao što su nepotpuni odljevci.
Odgovarajući otvori za gasove:Moraju biti ugrađeni odgovarajući uređaji za ventilaciju kako bi se olakšalo izbacivanje plinova iz svih otisaka. Uvjerljivo odzračivanje sprečava pojavu plinova, kao što je poroznost, i jamči pouzdanost odljevaka u svakoj šupljini.
Strateški položaj uspona i rashladnih uređaja:Rizeri i rashladni uređaji treba da budu strateški pozicionirani da efikasno napajaju sve šupljine, promovišući dosledno očvršćavanje i smanjujući verovatnoću defekata povezanih sa skupljanjem. Ovo osigurava ravnomjerno hlađenje i očvršćavanje na svim otiscima kalupa.
Poboljšana krutost:Kalupe sa više šupljina treba planirati sa proširenom nefleksibilnošću kako bi izdržali opterećenje koje tečni metal nanosi na različitim frontovima. Ova osnovna pouzdanost je fundamentalna za održavanje respektabilnosti kalupa tokom sistema projektovanja.
Obračunavanje većeg skupljanja:Plan bi trebao predstavljati veća naprezanja skupljanja koja nastaju zbog različitih problematičnih područja unutar kalupa. Uzimajući u obzir ove varijable, može se ublažiti rizik od bekstva povezanih sa smanjenjem, kao što su lomovi ili uvijanje.
Standardizirani otisci za dosljednost kvaliteta:Standardizacija otisaka u svim šupljinama osigurava dosljednost u kvaliteti odljevaka. Ovo uključuje održavanje konzistentnih dimenzija, završnih obrada površine i drugih kritičnih karakteristika.
Čiste linije razdvajanja za odvajanje kalupa:Dizajniranje lakih linija za razdvajanje olakšava čisto odvajanje polovina kalupa tokom vađenja odlivaka. Ovo pojednostavljuje proces vađenja iz kalupa i doprinosi ukupnoj efikasnosti.
Promišljen i temeljit dizajn je neophodan kako bi se osigurala proizvodnja zvučnih odljevaka u svakoj šupljini bez nedostataka. Korištenje naprednih alata za simulaciju i modeliranje može pomoći u optimizaciji izgleda i konfiguracijePosijajte kalupe sa više komora, što u konačnici doprinosi njihovoj uspješnoj implementaciji i izvođenju.
Koja su ograničenja kalupa za krmače sa više komora?
Dok kalupi s više šupljina nude kritične prednosti, oni također prate specifične prepreke na koje treba misliti:
Povećana složenost u dizajnu:Jedno ograničenje kalupa za krmače s više šupljina je povećana zamršenost u planiranju ulaza, ventilacije i brige o okvirima za više šupljina. Osiguravanje ravnomjernog protoka metala i očvršćavanja u svim šupljinama zahtijeva pažljiv inženjering i pedantna razmatranja dizajna.
Veće stope kvarova:Pod pretpostavkom da je bilo koji segment kalupa nedovoljno popunjen ili izgladnjen tokom sistema projektovanja, to može dovesti do veće stope nesavršenosti u kreiranim delovima. Održavanje pouzdanog punjenja i stvrdnjavanja u svim jamama je od suštinskog značaja za izbjegavanje nesavršenosti kao što su skupljanje, poroznost ili nedostatak odljevaka.
Troškovi većeg alata:Stvaranje kalupa sa više šupljina redovno uključuje veće alate i kalupe, što može dovesti do većih troškova montaže u poređenju sa kalupima sa jednim šupljinom. Osnovni interes za alate i opremu može biti značajan, utičući na opšti trošak stvaranja.
Poteškoće u proizvodnji različitih odljevaka:Kalupi sa više šupljina mogu se suočiti sa izazovima u proizvodnji različitih odlivaka u svakoj šupljini istovremeno. Ograničenja dizajna i zahtjevi za uniformnost u svim šupljinama mogu ograničiti fleksibilnost stvaranja različitih dijelova unutar istog kalupa.
Potencijal za termičku neravnotežu:Tople nepravilne karakteristike unutar kalupa sa više šupljina mogu dovesti do nagnutog hlađenja i stvrdnjavanja tečnog metala, dovodeći do unutrašnjih opterećenja i slojevitih grešaka u odljevcima. Nadgledanje toplih elemenata u različitim segmentima predstavlja kritičan test.
Ograničenja veličine i težine:Kalupi za krmače sa više šupljina mogu imati ograničenja u pogledu veličine i težine zbunjujućih delova koji se mogu efikasno napraviti. Velike, zamršene komponente mogu predstavljati izazove u smislu dizajna kalupa, protoka materijala i strukturalnog integriteta u više šupljina.
Kontrola svojstava metala:Garantovanje stabilnih svojstava metala, poput temperature, organizacije i mehaničkih kvaliteta, u svim segmentima kalupa sa više šupljina može biti izazov. Različite karakteristike metala mogu uticati na kvalitet i izvođenje odlivaka.
Rješavanje ovih ograničenja zahtijeva dodatni inženjerski napor, preciznu kontrolu procesa i pažljivo razmatranje proizvodnih potreba i dizajna dijelova. Procjena izvodljivosti i praktičnosti korištenja kalupa za krmače s više šupljina je od suštinskog značaja za maksimiziranje njihovih prednosti uz ublažavanje potencijalnih izazova i ograničenja.
Zaključak
Za srednje do velike količine proizvodnje,Posijajte kalupe sa više komoraznačajno povećati produktivnost i efikasnost. Međutim, dizajneri moraju uzeti u obzir složenost balansiranja višestrukih utisaka i ublažiti potencijalne nedostatke kroz simulaciju i strogost. Kada se uspješno implementiraju, kalupi s više šupljina rezultiraju značajnim dobicima za ljevaonice s ciljem povećanja proizvodnje uz smanjenje troškova. Ako želite da saznate više o našim kalupima za krmače, kontaktirajte nas natech@huan-org.
Reference:
Beeley, P. (2001). Tehnologija livnice. Oxford, Boston: Butterworth-Heinemann.
Brown, JR (2000). Foseco priručnik za livnice željeza. Oxford, Boston: Butterworth-Heinemann.
Jain, PL (2009). Principi livničke tehnologije. New Delhi: Tata McGraw-Hill Education.
Jones, S. (2002). Napredak u materijalima i procesima za oblikovanje školjki. Transakcije Instituta pomorskih inženjera, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Proizvodni inženjering i tehnologija. Upper Saddle River, NJ: Pearson.
